RUD Verkürzungselemente und Zwischenbauelemente.

So vermeiden Sie Asymmetrien und Schieflagen beim Heben.

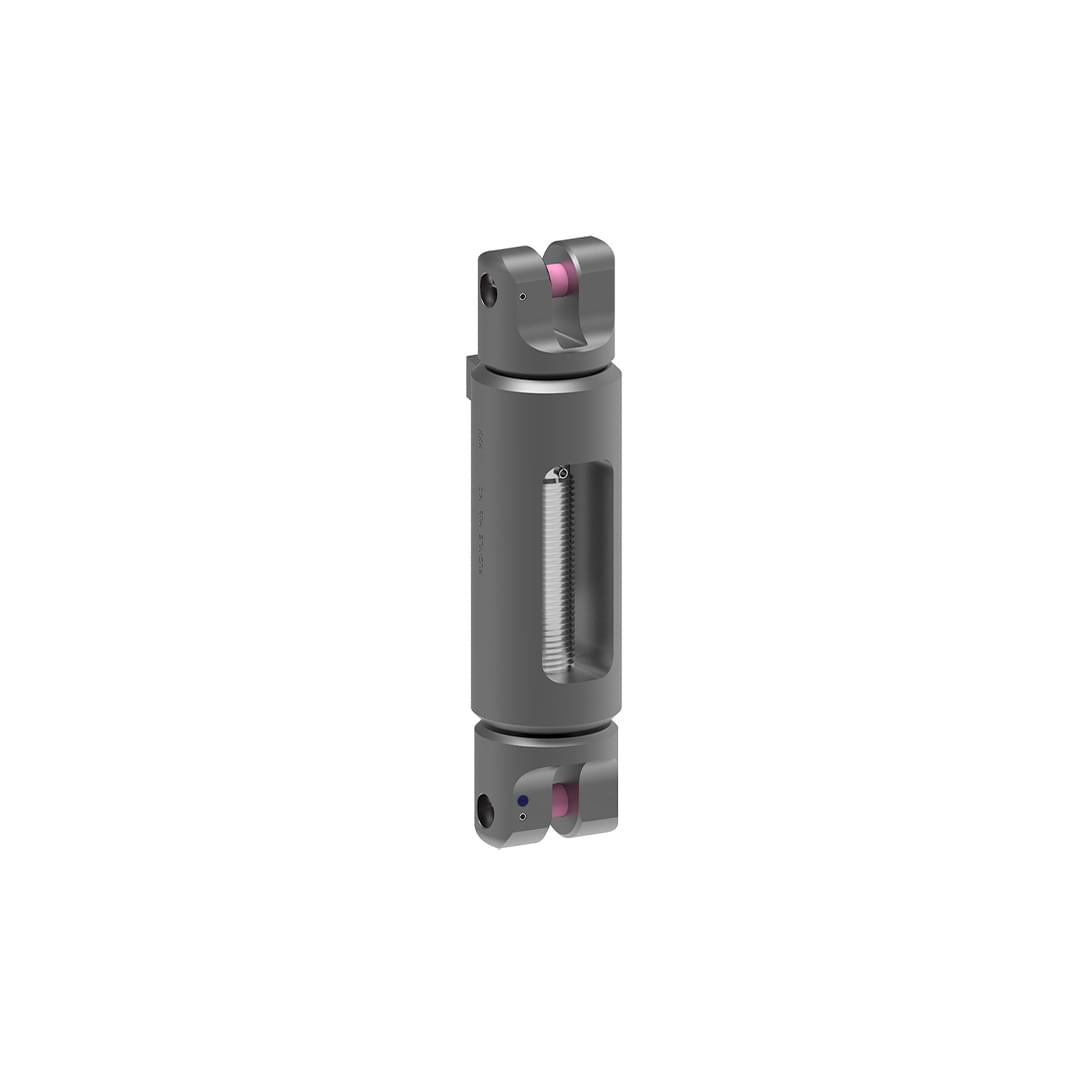

Anschlagmittel verkürzen: Durch RUD Verkürzungselemente lassen sich Gehänge vor Ort schnell und mit wenig Aufwand verkürzen und für den jeweiligen Hebevorgang millimetergenau einstellen. Die Elemente decken sowohl eine grobe Verkürzung mit Verkürzungsklauen oder Verkürzungshaken als auch eine exakte Längeneinstellung der Kette mit Hilfe der Gabelkopf-Spanner bzw. der VIP-Längeneinstellung ab.

Durch ein einzigartiges Produkt- und Materialportfolio kann RUD für jeden Einsatzzweck die passende Lösung anbieten. Dieses breite Portfolio wird durch die Materialgüten ICE (Grad 120) und VIP (Grad 100) gewährleistet.

Was ist bei Verkürzungselementen zu beachten?
Was sind die Auswahlkriterien?

1. Art der Verkürzung.

Für eine grobe und schnelle Verkürzung empfiehlt sich die RUD Multiverkürzungsklaue. Sie ist unverlierbar und zugleich verschiebbar in die Kette integriert. Ein weiterer Vorteil: Die Tragfähigkeit des Gehänges reduziert sich mit der Multiverkürzungsklaue nicht. Eine Alternative ist der kettenschonende Verkürzungshaken. Sowohl RUD Verkürzungsklauen als auch RUD Verkürzungshaken entsprechen der DIN 5692.

Für einen exakten und stufenlosen Längenausgleich bietet sich der RUD Knebelspanner an. Er ist die ideale Lösung, wenn die Last z.B. exakt waagerecht abgesetzt werden muss, um Beschädigungen zu vermeiden.

2. Möglichkeiten des Handlings.

Selbstverständlich muss die Nenndicke des Gehänges zum Verkürzungselement passen. Wichtig ist aber auch, wie leicht das Gehänge bei der Einstellung zugänglich sein soll. Während der RUD Verkürzungshaken fest in die Anschlagkette montiert wird, ist die Multiverkürzungsklaue wie oben erwähnt im Strang verschiebbar. Welche Hebeanforderungen sind zu beachten bzw. wo muss die Last abgesetzt  werden?

Achtung!

Verknoten Sie niemals eine Kette, um Sie zu verkürzen! Beim Anheben wirken undefinierte Kräfte und Belastungen auf einzelne Kettenglieder. Das kann zu einer gefährlichen Beschädigung der Anschlagkette führen.

Sie möchten mehr über RUD Verkürzungselemente für Kettengehänge wissen?

Jetzt Kontakt aufnehmen

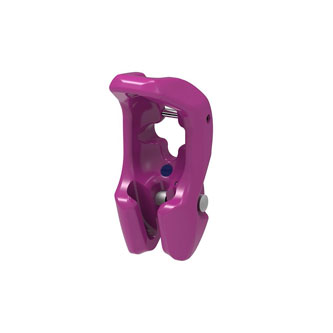

ICE-Multiverkürzungsklaue.

Perfekt geeignet zur Erstellung einer Schlingkette oder zum allgemeinen Verkürzen.

  • Gefertigt entsprechend DIN 5692.
  • Unverlierbar in den durchgehenden Kettenstrang einbaubar. Kein zusätzliches Ketten- und Kupplungsteil erforderlich.
  • An jeder beliebigen Stelle des Kettenstranges montierbar.
  • Ideale Abstützung der Kette durch gliedförmige Taschenaufahme – dadurch keine Tragfähigkeitsreduzierung.
  • Robuster, federnd gelagerter Sicherungsbolzen verhindert selbsttätiges Lösen der eingehängten Ketten im unbelasteten Zustand und unter Belastung.
Jetzt mehr über die ICE-Multiverkürzungsklaue erfahren.

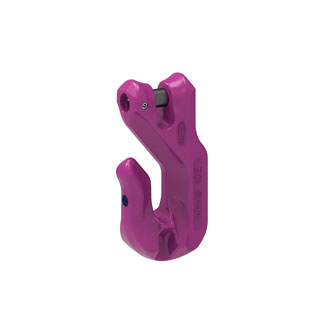

ICE-Verkürzungshaken.

An jeder beliebigen Stelle des Kettenstrangs unverlierbar montierbar und auf der Kette verschiebbar.

  • Entsprechend der Norm 5692 für Verkürzungsbauteile.
  • Keine Reduzierung der Tragfähigkeit.
  • Verbreiterte Hakenspitze gegen unsachgemäße Anwendung (z.B. falsches Einhängen der Kette).
  • Abgewinkelte Einführöffnung als Schutz gegen Herausfallen der Kette.
Jetzt mehr über den ICE-Verkürzungshaken erfahren.

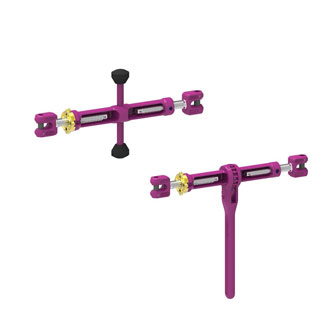

ICE-Gabelkopf-Spanner.

  • ICE-Spindelspanner mit Gabelkopfanschluss. Für exakten Längenausgleich bei Kettengehängen.
  • Besonders robuste Bauweise durch stabiles Gewinderohr – mit beidseitiger Ausdrehsicherung, Schmiernippel und Schmutzabdichtung.
  • Verbindungsbolzen und Sicherungsstifte vormontiert.
Jetzt mehr über den ICE-Gabelkopf-Spanner erfahren.

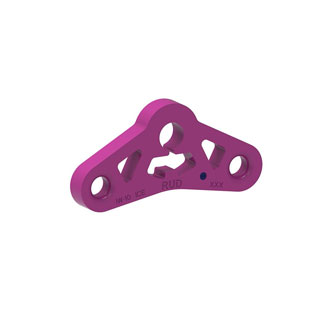

ICE-Wippen.

  • ICE-Wippen werden in 4-Strang-Gehänge (2x2-Strang) eingebaut, um eine gleichmäßige Lastverteilung auf alle vier Stränge zu erreichen. Dabei werden Längentoleranzen in den einzelnen Kettensträngen durch Neigung der ICE-Wippe ausgeglichen. Dank der RUD Wippe erzielen Sie im Gehänge eine um bis zu 33 % höhere maximale Tragfähigkeit durch optimale Kraftverteilung auf die einzelnen Stränge.
Jetzt mehr über die ICE-Wippen erfahren.

Anwendung der Multiverkürzungsklaue.



  1. Losen Kettenstrang durch Kreuzschlitz der Verkürzungsklaue ziehen und Sicherungsstift (A) einschlagen.
  2. Bei entspannter Kette gewünschtes Kettenglied des zu belastenden Stranges in die Aufnahmetasche (1) einlegen, Sicherungsbolzen (3) drücken und Kettenstrang nach unten einziehen.
  3. Sicherungsbolzen loslassen und Verriegelung kontrollieren.
  4. Lösen in umgekehrter Reihenfolge (gedrückter Sicherungsbolzen (3).


Achtung: Bei Verwendung der Verkürzungsklaue ohne Sicherungsstift (A) muss die Kette immer ganz in den Verriegelungsschlitz (B) eingehängt werden. Beim Anziehen oder Anheben der eingekürzten Kette muss die Kette immer ganz im Verriegelungsschlitz eingehängt sein.
